罗茨风机，作为一种容积式风机，其工作原理独特。它通过两个叶轮在气缸内的相对运动，实现对气体的有效压缩与输送。这种鼓风机结构精简，制造便捷，因此在多个领域得到广泛应用，如水产养殖的增氧、污水处理过程中的曝气、以及物料的高效输送。特别是在低压力场合的气体输送和加压系统方面，其性能尤为出色，同时也可作为真空泵使用。

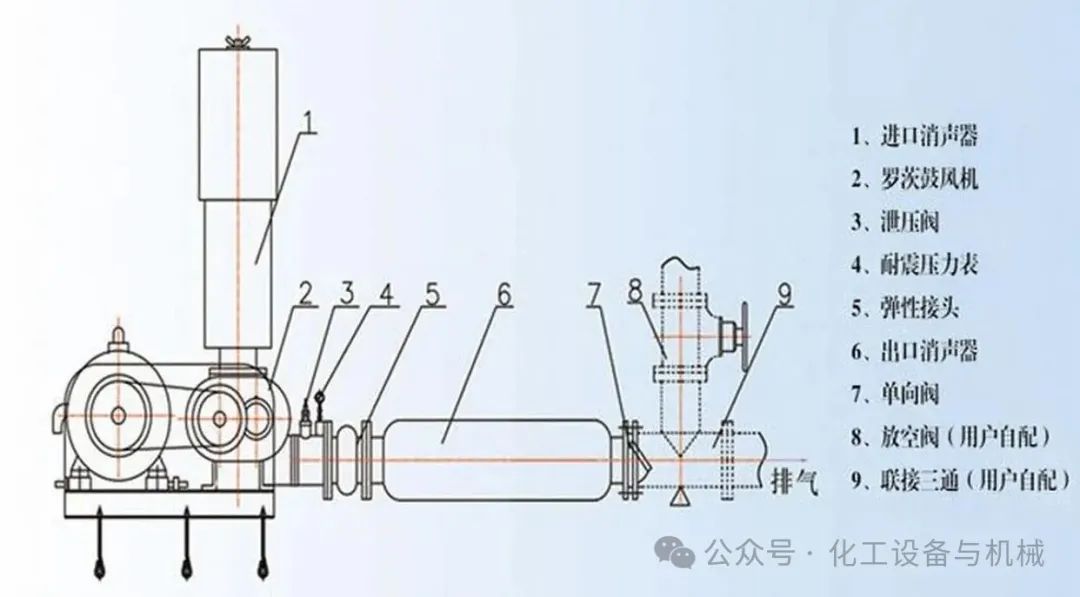

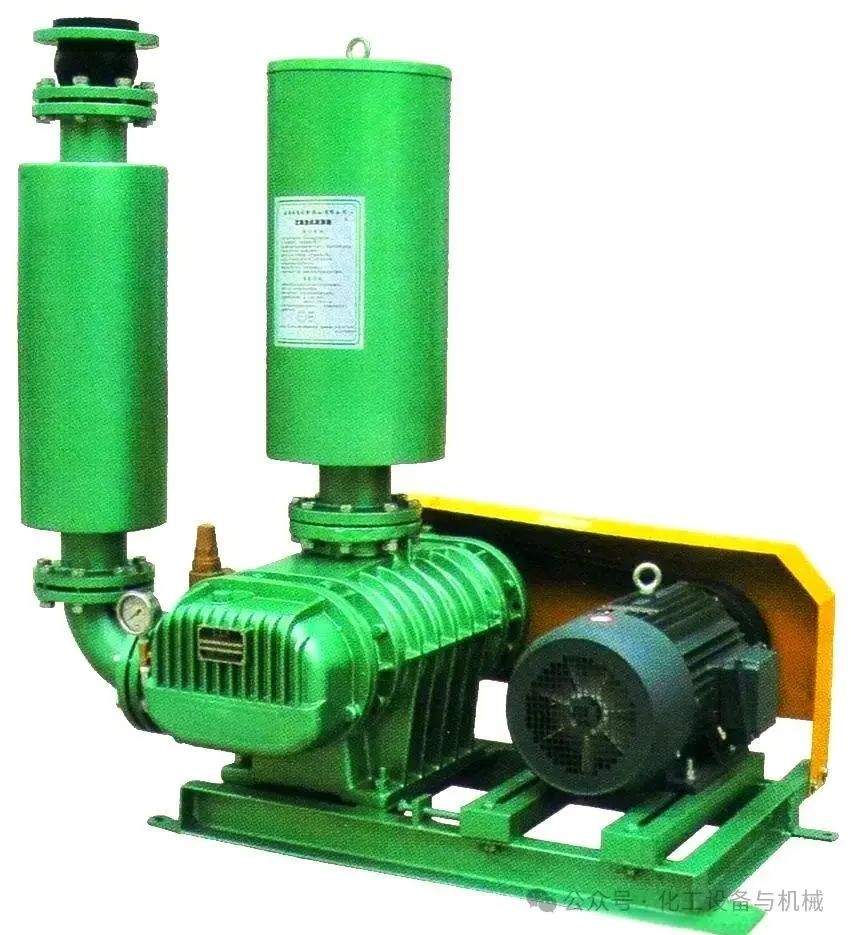

罗茨鼓风机的主要组成结构包括同步齿轮、机体、底座、叶轮、轴承、润滑系统、传动方式以及转子等部分。其中，同步齿轮由齿圈和轮毂构成，用于调整叶轮间隙；机体则由机壳和左右墙板组成，墙板内的轴承座和密封部可互相通用；底座方面，中小型风机配备公共底座，大型风机则仅配风机底座，便于安装调试。此外，罗茨鼓风机的叶轮采用渐开线型面，具有高容积利用率；轴承则根据位置不同选用不同类型的滚子轴承，确保润滑效果和安全性。传动方式以联轴器直联为主，也可选用三角皮带轮变速，同时采用弹性联轴器以缓和冲击和补偿轴线偏差。

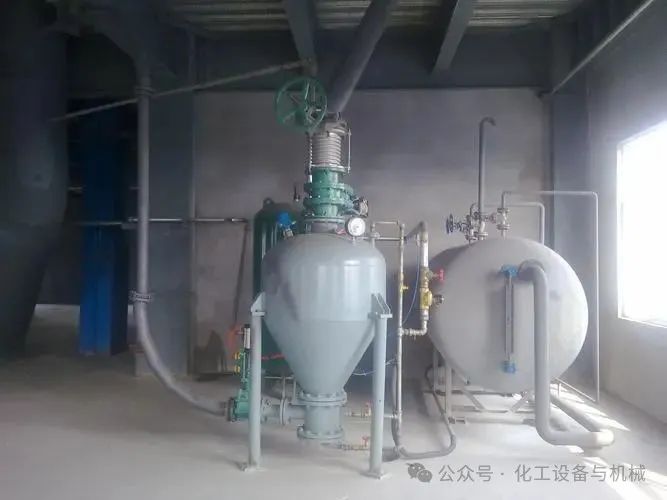

1. 混合比混合比，作为粉料气力输送装置的关键参数，直接影响着输送能力。在保持相同生产率的前提下，混合比越高，输送能力越强。同时，它还决定着管道直径的大小、所需分离和除尘设备的容量，以及风量和能量的消耗。通过合理调整混合比，可以有效降低粉料气力输送装置的投资成本和单位能耗。其计算公式为：M=Gm／Gq，其中Gm代表每小时输送料的重量，Gq表示空气的比重。

2. 输送风速在粉料气力输送过程中，存在着一个关键参数——输送风速。它是指在确保物料在所有输送管段内都能可靠运转的前提下，装置能够达到的最经济工作性能所允许的最小气流速度。通常，输送风速应略高于“经济速度”，留有一定的裕量，以防万一。具体来说，低压压送式输送的气流速度通常维持在约20m／s，而高压压送式输送的气流速度则约为8m／s。通过合理控制输送风速，可以确保装置的高效运行，同时降低能耗。

3. 所需风量 所需风量是粉料气力输送系统中的另一关键参数，它取决于物料的输送率和混合比。在实际应用中，我们可以使用以下公式进行计算：Q = (1.1-1.2) × G / M其中，G代表计算输送率，单位为kg/h；M为混合比；而空气重度在标准大气压下取值为1.2kg/m³。通过合理计算和调整所需风量，可以进一步优化输送系统的性能。

4. 管道直径输送管道直径的选定，需依据粉尘输送所需的风量及输送速度进行计算。具体公式如下：D2 = 4Q / πV其中，Q代表所需风量，单位为立方米每小时（m³/h）；V则表示输送速度，单位为米每秒（m/s）；而D2则是计算得出的管道直径，单位为米（m）。通过合理运用此公式，我们可以选定适当的管道直径，以确保输送系统的顺畅运行。

5. 输送压力的考量在粉尘输送过程中，输送气体的压力必须足够克服物料在输送管中移动时所产生的各项压降总和，即△P总。这些压降包括物料在水平输送管中的压降△P1、物料在垂直输送管中的压降△P2、物料在输送弯管中的压降△P3，以及物料流经卸料器及除尘器时的压降△P4。确保输送压力足够，是保证输送系统稳定运行的关键。

1.水平管道的压损计算：△P1 = △P11 + △P12 = (λ11 + Mλ12) × (L/D) × (ρV2/2)其中，△P1代表纯气体的压降，单位为Pa；△P11是由管中输送物料引起的附加压降，单位为Pa；λ11是气体摩擦系数；λ12是附加摩擦系数，该系数通常通过实验确定；M是料气质量混合比；L是水平输送管的长度，单位为m；D是水平输送管的直径，单位为m；ρ是气体的平均密度，单位为kg/m³；V是气体在管内的流动速度，单位为m/s。

2.垂直输送管中的压损计算：△P2 = △P21 + △P22= (λ11 + λ12) × (H/D) × (ρV2/2) + ρgH + ρMgHV/V1其中，△P21 代表在相同长度水平输送管上的压降，单位为Pa；△P22 则代表因克服重力做功而产生的压降，单位为Pa。其他符号与前文相同，分别代表气体摩擦系数、附加摩擦系数、垂直管高度、料气质量混合比、水平输送管长度、输送管直径、气体平均密度、气体流动速度、物料垂直移动速度以及重力加速度。

3.管道弯头的压损计算：△P3 = △P31 × (1 + N)= (λ11 + M × λ12) × (L''/D) × (ρ × V2/2) × (1 + N)其中，△P31 表示弯管部分展直后水平输送管的压降，单位为Pa；L''代表曲率半径为R的弯管弧长，单位为m；λ11和λ12分别为气体摩擦系数和附加摩擦系数，这些系数通常通过试验来确定；M为料气质量混合比；D是输送管直径，单位为m；ρ表示气体的平均密度，单位为kg/m³；v则是气体在管内的流动速度，单位为m/s；N为附加比例系数，同样可以通过实验来获取。此计算公式由专业人士提供，旨在为大家在选型方面提供参考。
