大型汽轮机、裂解压缩机组是化工、电厂核心重载设备，轴系仪表（TSI 安全监测系统） 如同机组的 “听诊器 + 测速仪”，转速、轴振动、轴向位移、键相位数据直接决定机组联锁保护、超速跳车逻辑，一旦仪表失准，极易引发烧瓦、转子摩擦、飞车等重大安全事故。今天结合现场实物、校验标准、拆装避坑要点，系统梳理 AI-TEK 转速探头、本特利 3300 系列电涡流探头全套检修规范，一线仪表检修人员直接对照作业。

一、机组轴系仪表四大测量分类

现场主流监测仪表分为四类，品牌应用清晰区分：

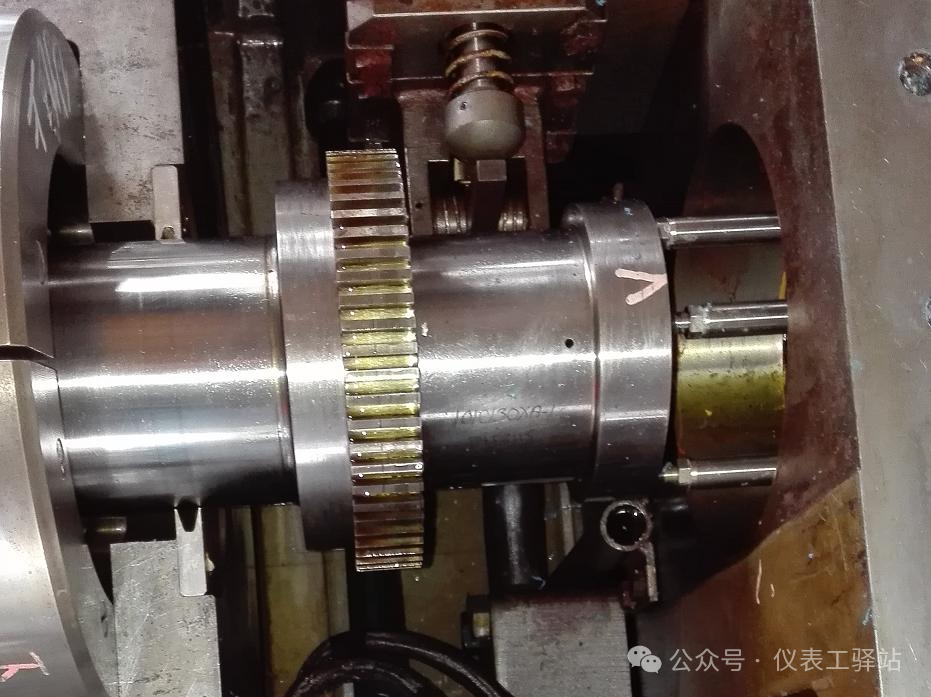

1.转速测量仪表

AI-TEK 有源霍尔探头、本特利无源变磁阻探头，用于机组转速、超速保护采集

2.振动测量仪表

本特利 Bently 3300/7200 电涡流探头，监测径向轴振动

3.轴向位移仪表

同系列电涡流传感器，监控转子轴向窜量，防止推力瓦烧毁

4.键相位仪表

同步采集轴相位信号，用于频谱分析、振动故障诊断

二、转速仪表检修：有源 / 无源探头原理 + 校验 + 拆装规范

（一）两种转速探头核心原理

1，无源变磁阻探头（本特利）探头内置永久磁体、线圈，齿轮齿顶 / 齿槽扫过探头端面时，磁场周期性变化，线圈感应出交流频率电压，通过频率换算实时输出转速，无需外部供电。

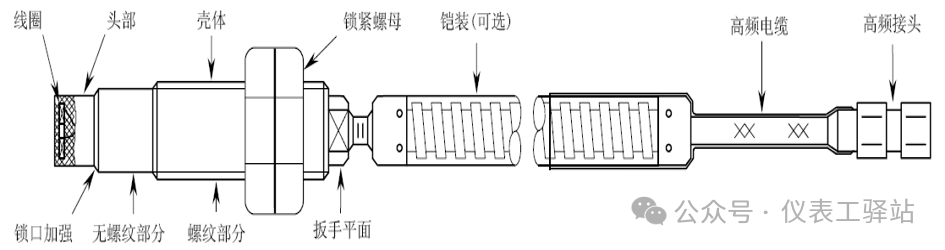

无源变磁阻探头内部结构图

2. 有源霍尔探头（AI-TEK）

依靠霍尔效应工作，需要 DC 外部供电，齿轮切割磁场后输出标准 TTL 方波信号，信号幅值稳定，低速、零转速测量性能优于无源探头。

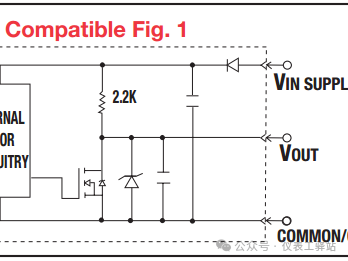

AI-TEK有源探头电路原理图

（二）离线标准校验步骤（校验仪型号 HJ02-CIJ-J50）

校验工具：转速校验台、塞尺、220V 供电电源

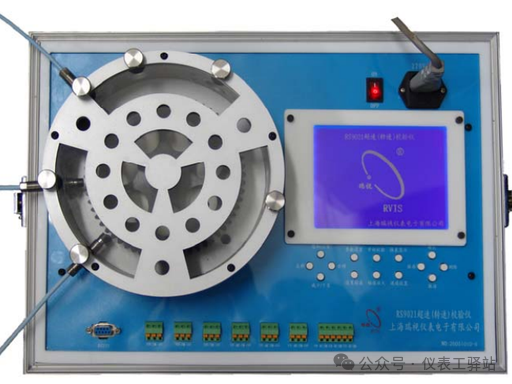

转速专用校验仪实物

1.探头固定在校验台支架，塞尺调整间隙标准 1mm（与现场安装间隙统一）；

2.区分有源 / 无源接线方式，接好校验台端子；

3.上电组态：设置探头类型、校验齿轮齿数；

4.分档校验量程：0%、25%、50%、75%、100% 额定转速，同时校验 Triconex 系统、203 超速保护器两组跳车值；

5.逐点记录：显示转速、输出电压峰峰值，对比出厂标准判断探头是否劣化。

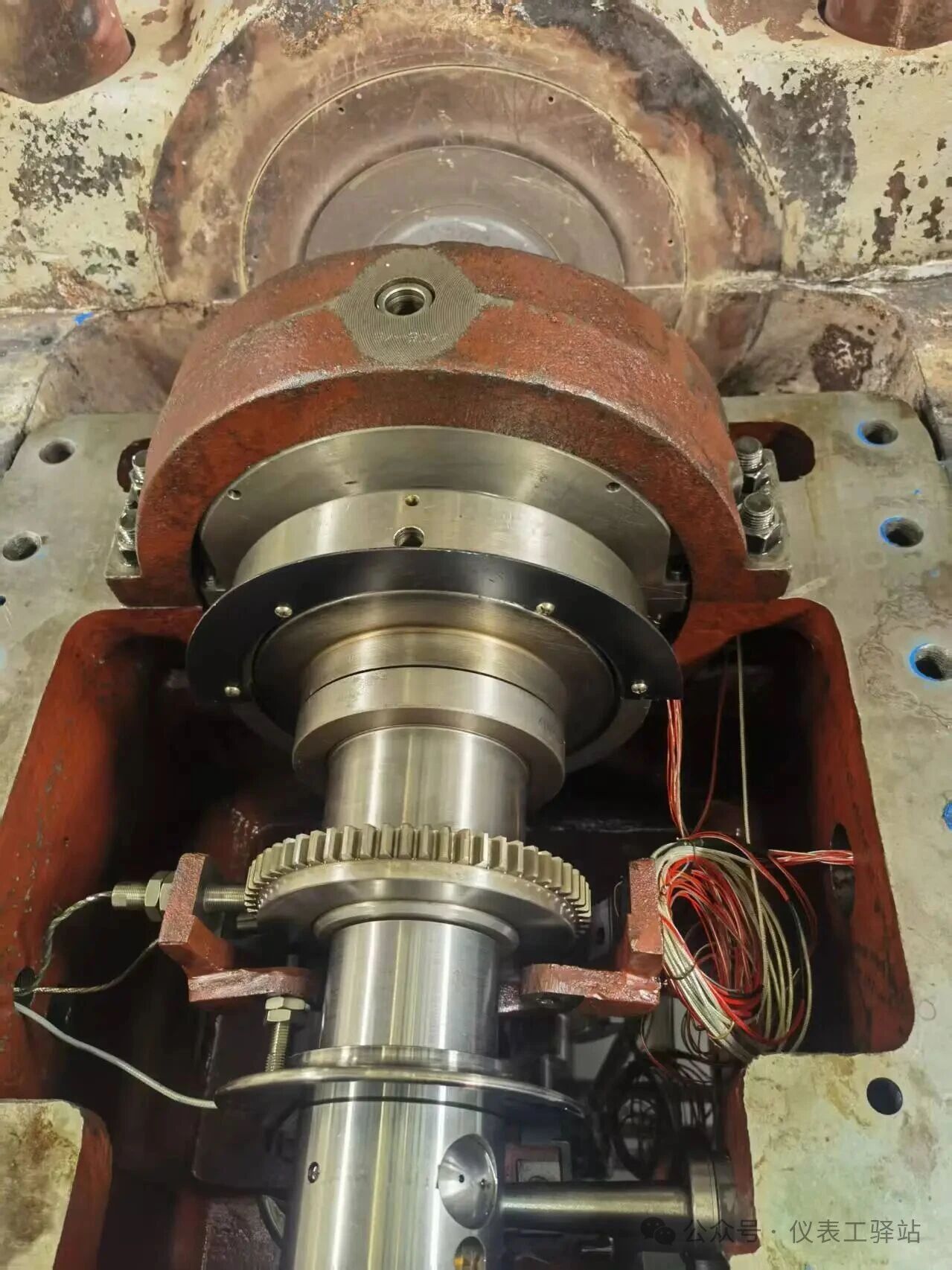

（三）现场拆装操作 & 避坑要点

标准安装法（有操作空间）

1.反向松开锁紧螺母，旋出旧探头，做好位置标记；

2.塞尺 1mm 紧贴测速齿轮端面，旋入探头直至顶紧塞尺；

3.固定锁紧螺母，钳工盘车至少一圈，确认探头无刮蹭齿轮。

无塞尺操作空间（盲装方案）

1.探头旋入直至顶死齿轮端面，螺纹位置做好记号；

2.反向退回 1.2 圈螺纹，锁紧背帽；

3.强制盘车全行程，杜绝转子运行擦碰探头。

⚠️ 严禁野蛮拧动探头螺纹；所有拆卸部件一一标记，电缆走线拍照留存，防止回装错位。

三、振动 / 位移 / 键相位仪表：本特利电涡流系统检修核心

机组振动、轴位移全部依赖电涡流传感器系统，整套包含三部分：探头 + 延伸电缆 + 前置器，是 TSI 系统核心设备。

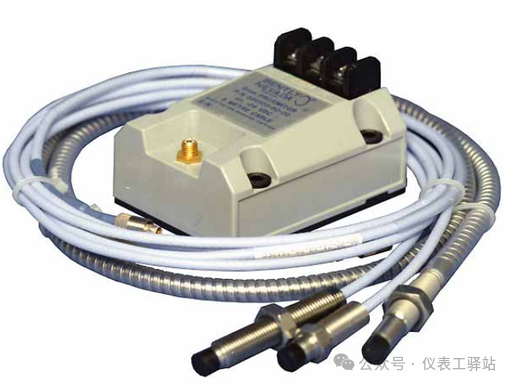

本特利整套电涡流探头+前置器成套件

（一）电涡流基础测量原理

前置器输出高频交变电流至探头线圈，产生交变磁场 H1；当金属转子靠近探头，导体表面感应反向电涡流磁场 H2，抵消原磁场，线圈阻抗随探头 - 轴间隙线性变化，前置器将间隙转化为标准直流电压输出（灵敏度 7.87V/mm）。

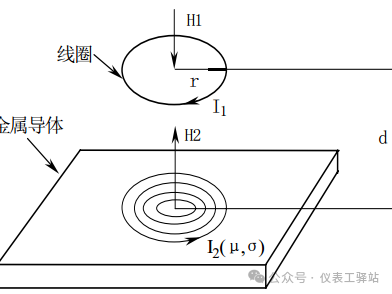

电涡流磁场作用原理图

探头仅在线性区间内测量精准，常规安装间隙电压控制在-8V ~ -11V（线性中点 - 9.75V 为最佳零点）。

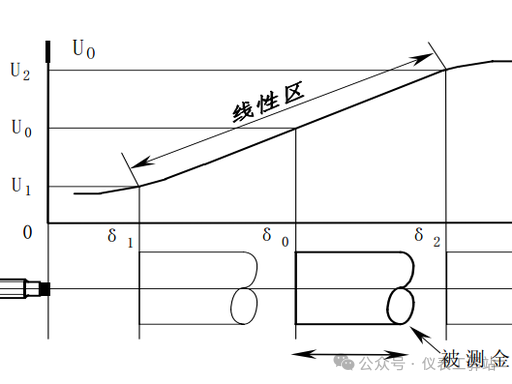

探头间隙-电压线性特性曲线

（二）TK3-2E 校验台静态校验流程

校验工具：TK3-2E 校验台、-24V 直流电源、千分螺杆、数字万用表

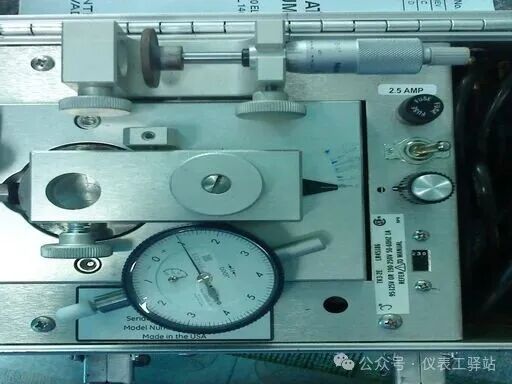

TK3-2E校验台实物

1.探头固定在校验工装，靶片初始间隙归零，接入前置器、万用表；

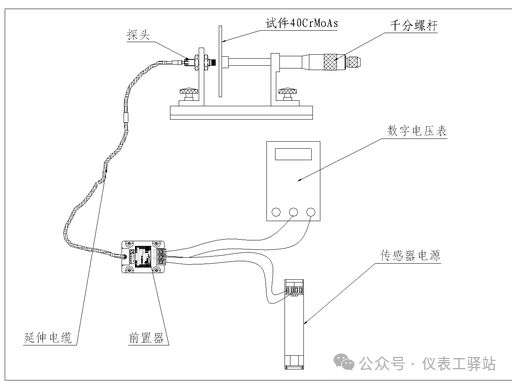

静态校验接线示意图

2.千分螺杆以 0.25mm 梯度增大间隙，记录对应电压；再以 0.1mm 梯度缩小间隙记录；

3.绘制特性曲线，判定标准：单探头灵敏度 7.87±0.79V/mm，整套系统 7.87±0.43V/mm，线性不达标直接报废探头；

4.动态校验：模拟振动量程 0~100% 分 3~5 点测试，二次监视读数偏差超标同样不可投用。

（三）现场安装关键规范（90% 故障源于安装不规范）

1. 轴向位移探头零点整定（重中之重）

轴位移监测转子轴向窜量，保护推力瓦，零点必须配合钳工校准：

钳工将转子撬动至窜动量中间位置；

接好整套传感器，测前置器输出，微调探头至电压 - 9.75V（零点基准）；

锁紧螺母后，再次撬动轴至两端极限，核对千分表与系统读数窜量一致。

2. 电缆与接头防护（高频故障点）探头延伸电缆必须加装固定线夹，悬空线缆长期振动会磨损破皮，造成信号波动、短路；

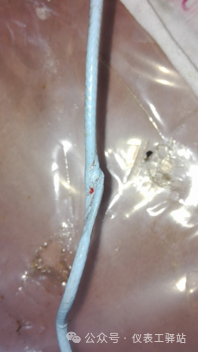

破损探头电缆实拍

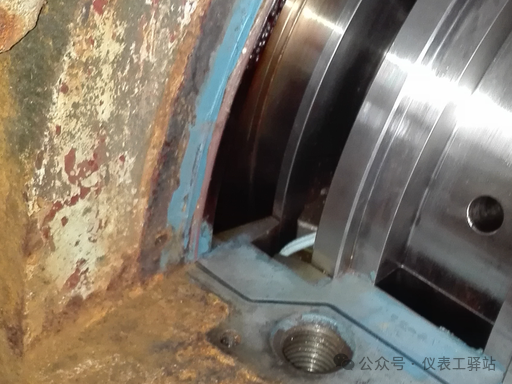

未装线夹的探头线缆现场

接头装配前用四氯化碳清洁油污、金属氧化层；

接头紧固扭矩规范：XL 镀金接头仅手紧；混合接头手紧后额外 1/4 圈加固，禁止蛮力拧裂螺纹。

3. 支架与机械安装避坑

C-300/C-650 压缩机轴承压盖无固定销，锁紧探头支架易偏移，安装完成后复测间隙电压；C-600 带固定螺栓，稳定性更好；

锁紧螺母用力过大易撕裂支架螺纹，造成支架报废；

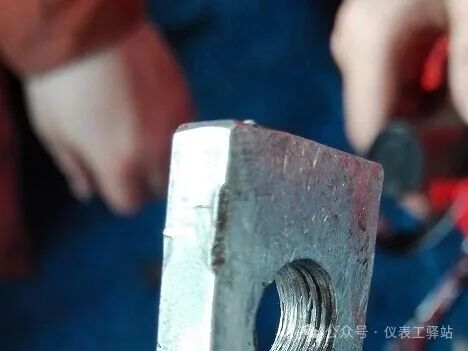

螺纹损坏的探头安装支架

警惕 “假间隙电压”：探头缩进安装孔内，金属壳体干扰磁场，电压看似达标，但完全无法测量转子。

探头缩进安装孔测量失效示意图

4. 探头好坏离线判定方法万用表测量直流电阻对照标准表，数值偏离即线圈断线 / 短路：

四、现场高频故障速查清单

转速信号跳变、超速误报警

原因：探头间隙偏移、测速齿轮齿面磨损、电缆接头渗油接触不良；处理：重新调整 1mm 间隙，酒精清洁接头，固定电缆。

振动 / 位移数值持续漂移、无规律波动

原因：支架松动、线缆无固定夹拉扯、屏蔽接地异常；处理：加装线夹，单点屏蔽接地，重新紧固支架防松。

前置器饱和电压（-22V 或 - 2V）

-22V 饱和：探头间隙过大 / 探头断线；

-2V 饱和：探头擦碰转子、电缆对地短路；

机组盘车正常，运行后报警

多为高温、振动导致接头热胀松动，全部接头做防松处理。

五、检修作业通用管理要求

机组停机检修，所有探头拆卸前拍照、标记走线、记录间隙电压；

校验合格探头贴标识，区分转速 / 振动 / 位移测点，禁止混用；

回装完成后，盘车试验 + 静态电压复测双重确认，方可投联锁；

日常季度巡检：清洁探头端面油污、检查电缆有无挤压破损、前置器端子紧固。
